CAN总线因其高效、可靠的数据交换能力，在汽车、工业控制、航空航天等多个关键领域得到广泛应用。随着技术进步，CAN总线的应用已扩展至电池储能、医疗器械、智能建筑等新兴领域，使得对CAN总线测试的需求日益增长。确保数据传输的可靠性和系统的稳定运行，对CAN总线系统的精心设计、精确调试和持续监控至关重要。本文汇总了在日常测试过程中典型的物理层连接问题，并提供了相应的解决策略。

Q1：断线/CAN_H和CAN_L接反/接线不当

直观现象：CAN通讯报错，无法继续

♦  解决方法

如可以看出线缆损坏，直接换线即可，外表看不出来的可以使用断路测试仪检查每一个引脚；接反的话反接即可。

Q2：线缆类型错误：非CAN线/非双绞线

有可能现场用的线缆看起来是用于CAN方面的，但实际不是CAN线缆，不符合标准定义，例如误买交叉式的DB9线缆。

♦  解决方法

检查线缆的引脚分配，如果不符合标准就更换线缆；如果符合标准，再检查其它方面。

Q3：网络上只有1个正常通讯的节点

一个正常工作的CAN网络至少有两个或者更多CAN节点。如果只有一个CAN节点正常工作，它的错误状态就会进入被动错误，因为它发送报文后没法接收到对方的确认回复。

♦  解决方法

监测节点的错误状态：

• Bus Light：超过96个错误时，进入“error active”
• Bus Heavy：超过127个错误，进入“error passive”
• Bus Off：超过255个错误，进入“bus off”

注意：如果只有一个正常工作的CAN节点而且它发送了一条CAN报文，那么这个报文就会很快速地一直被重发，直到它收到另外一个节点的确认回复或进入被动错误状态。

Q4：终端电阻错误

高速CAN总线必须在CAN线两端各接入120 Ω 终端电阻（CAN_L与CAN_H之间），这样做有利于减少线缆的信号反射并确保CAN收发器能正常工作。

♦  解决方法

直接测量CAN_L与CAN_H之间的终端电阻，有经验的用户以利用PCAN-Diag FD的示波器上波形形状评估终端电阻的情况（看侧翼振铃等）

Q5：波特率错误

同一个网络的各节点波特率应保持一致。如果不一致，还会影响其他节点通讯。

Tips：

①相同的波特率但是时钟频率不同，这个主要是针对CAN FD网络，在CAN FD网络里，波特率越高就会越接近物理极限。所以在同一条网络，不建议用户使用不同的时钟频率——CiA是建议使用40或者80MHz的时钟频率。

②相同的波特率但是采样点不同，如果两个节点的采样点不同，可能导致信号采样不准确，造成数据位解析错误。这样的情况下，节点之间的通信可能会出现冲突、数据丢失或解析错误，影响系统的正常运行。

♦  解决方法

配置设备时需保持主要参数设置一致，采用👉 虹科PCAN-Diag FD检测CAN/CAN FD网络的波特率。

Q6：相同ID引起的通讯冲突

在CAN总线通讯中，每个报文都有一个唯一的标识符（ID）来区分不同的消息，如果两个节点发送了具有相同ID的消息，就会导致通讯冲突，这样就没法仲裁哪条报文的优先级更高，每次冲突都会使得错误计数器加1。

♦  解决方法

可以通过👉 虹科PCAN-Diag FD的trace记录功能以及错误帧记录功能查找，或者用虹科PCAN-View/PCAN-Explorer软件在线监控，查找哪些CAN报文发生了冲突。

Q7：CAN线过长

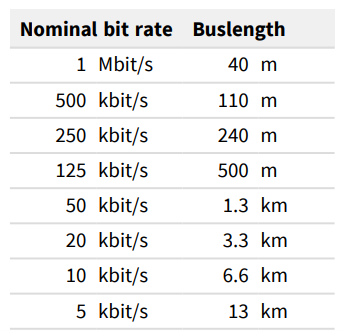

传统CAN总线波特率与长度相关（见下表关系，此表表示的是理论值，与现实可能有出入）。

1Mbit/s的波特率，在一个完美的布线系统里面不能超过40m（理论值），但其实最大的线缆长度也与所用收发器有关。对于CAN FD来讲，波特率也取决于线缆长度，尽管CAN FD的波特率更高，如果总线长度超过40米，CAN报文就会失效，因为ACK位到来的太晚。

♦  解决方法

根据实际情况缩短线缆的长度。

Q8：总线负载率过高

总线负载过高会引起传输故障。这个通常是指发送的报文过多，特别是在波特率和cycle time较高的情况下容易发生。或者是一条CAN报文发生错误，然后CAN控制器一直尝试重发该报文，这会导致总线负载增加，总线负载率过高可能导致通信速度变慢，数据传输延迟增加，甚至导致通信错误和数据丢失。

♦  解决方法

• 减少报文
• 延长报文发送周期
• 提高总线波特率
• 如果使用CAN2.0，后续可以考虑使用CAN FD

这些信息可以通过👉 虹科诊断仪（如PCAN-Diag FD）或者虹科软件👉 PCAN-View/👉 PCAN Explorer6等获取.

面对这八种常见的CAN总线问题，您可以通过虹科提供的免费CAN总线分析工具——👉 PCAN View软件，轻松进行故障排查和诊断。

当出现上述图中情况，又或总线状态一直在变化，时而OK时而报错，证明总线可能出现以上错误，我们可以一一排查，进而解决问题。除此，以上所描述的报错，用虹科软件（PCAN View/PE6），通过报文状态，我们还能进行进一步的解析。
