CC-Link IE Field Basic
从站协议栈
在现场网络中实现CC-Link IE通信，适用于小型设备和应用
CC-Link IE通信采用通用以太网技术，可轻松应用于不需要高速控制且易于使用和开发的小型设备（如传感器）
CC-Link IE Field network中的循环通信是通过软件实现的
博客
从站（远程站）
CSP Plus文件
从站（远程站）
使用GOAL CC-Link IE Field Basic从站协议栈，可以设置占用1-16个站的从站。每个站点都可以解释为CCLIFB网络的物理或虚拟参与。每个工作站都有固定数量、固定大小的I/O数据，称为链路设备。即为了交换更多的I/O数据，从站可能会占用更多的站。
这导致每个从站的每个方向有72字节的过程数据，导致最多16*72 = GOAl CCLIEFB 从站的每个方向 1152 字节。
对于包含多个站的从站，链路设备大小是给定尺寸的倍数。例如，占用 2 个站的从站具有 16 字节的 RY 数据。
链路设备中每个位的含义是特定于应用程序的，即协议指定每个链路设备的大小，但应用程序决定实际使用哪些数据点。
CSP Plus文件
CSP Plus文件是PLC识别设备并与设备通信所需的设备描述，例如appl/goal_ccliefb。设备完全由“VendorCode”, “ProductID” and “Version”字段标识。ProductID 也称为型号代码。这些值必须与 GOAL CC-Link IE Field Basic 从站协议栈的配置相同。
注意： CSP Plus 文件中的ProductID是一个字符串，并且必须以十六进制值的形式与配置的ProductID相对应。

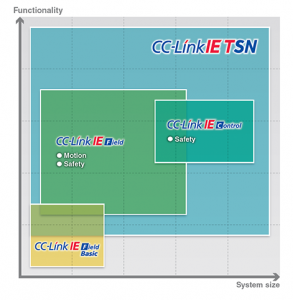

CC-Link IE Field Basic Stack 位于 CC-LinkIE TSN 系统中的什么位置？
统一设计工具
为了方便舒适地进行配置和对象字典管理，我们提供了其统一设计工具平台，该平台使用户能够使用我们的协议栈快速开发通信解决方案。
每个协议栈的单独功能是通过每个协议的插件实现的。 因此，用户仅需学习如何使用一种工具。
该工具提供的功能包括：
- 生成协议栈配置文件;
- 生成软件模型定义（例如插槽和模块、连接、对象字典、线条等）文件;
- 生成设备描述（GSDML、EDS、ESI、CSP+）文件;
- 每个配置设置的用户帮助;
- 检测常见配置错误;
- 任务列表形式的分步配置指南。
