PCAN-Basic Labview
二次开发包

PCAN-Basic是PCAN系列CAN通讯卡产品的二次开发包，支持用户在电脑端开发支持CAN和CAN FD的上位机软件。

PCAN-Basic LabVIEW二次开发包，是PCAN-Basic二次开发包的LabVIEW版本，该LabVIEW开发包提供了PCAN-Basic的所有功能和控件，能够实现应用程序进行CAN/CAN FD通讯所需的所有功能。使用PCAN-Basic LabVIEW二次开发包，工程师可以快速在LabVIEW环境下进行PCAN设备的应用程序开发。

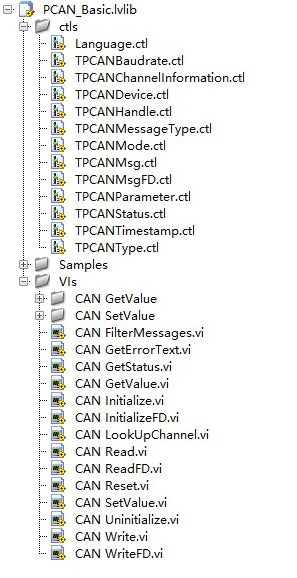

包含的内容

PCAN-Basic.dll（v4.7）；
所有API对应的LabVIEW VI程序；
所有API对应的LabVIEW控件；
CAN/CAN FD报文收发样例程序；
PDF和HTML格式的API帮助文档；

关键特性

支持CAN规范2.0A/B和FD；
适用于所有PCAN硬件类型；
同一台设备上对每种PCAN硬件类型可连接最多16个通道（取决于所使用的PCAN硬件类型）；
不同CAN通道间的简便切换；
经由新的PCAN-LAN硬件类型访问PCAN-Gateway网关的CAN通道；
每个CAN通道具备32768个报文的内部驱动缓存；
接收报文的时间戳精度达到1us（取决于所使用的PCAN硬件类型）；
报文记录文件支持我们的trace文件版本1和2.0（用于CAN FD应用程序）；
可读取和配置特定的硬件参数，如只听模式；
支持CAN错误帧；
多语言调试输出；
独立定义调试信息；

功能

连接
- Initialize：初始化CAN硬件，设置比特率，在驱动上登录
- InitializeFD：初始化CAN FD硬件
- Unitialize：从驱动上退出
配置
- SetValue：配置硬件参数，如调试日志、只听模式和自动复位等
- FilterMessages：过滤寄存器报文
信息
- GetValue：读取设备配置参数
- GetStatus：读取CAN总线状态信息
- GetErrorText：获取错误码的文字描述
通讯
- Read：读取CAN报文或状态，包括时间戳
- ReadFD：读取CAN FD报文
- Write：发送CAN报文（支持11/29位ID和RTR报文）
- WriteFD：发送CAN FD报文
- Reset：清空发送和接收缓存区
