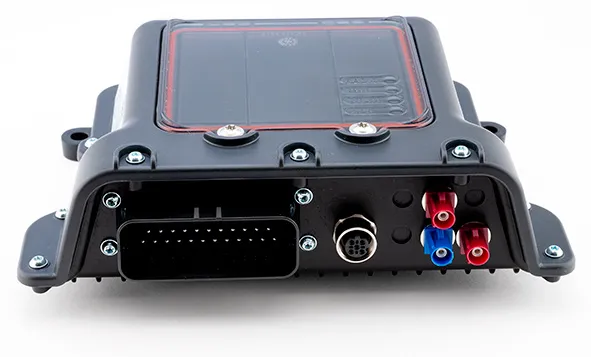

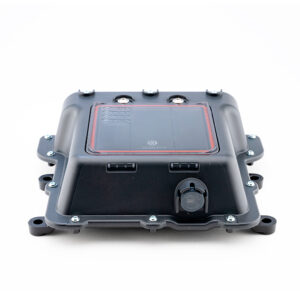

owa5X无线嵌入式计算机
产品优势
- IP67 / IP6K9K - 防尘并防止高压蒸汽清洁
- 全球 LTE Cat 4：全球 4G，3G/2G 回退
- ARM i.MX8 M Plus Quad A53 64 位 1.6GHz/2G 回退级保护
- 2GB LPDDR4 - 4GB 可选
- 1GB NAND 闪存 + 8GB eMMC - 32GB 可选
- microSD 卡座，用于额外存储
- 运行 Linux 内核 5.10.72 – Debian |Yocto Kirkstone 分销
- 与任何 Linux 一样，高度可定制且功能强大。可以用 C、Python、Go 编程
- 同时接收多达 3 个 GNSS、GPS、 GLONASS， 伽利略， 北斗
- 可编程 6 轴传感器： 加速度计/陀螺仪。 可选航位推算
- WiFi 802.11 交流 可选航位推算
- 双模蓝牙 5.2
- 多种接口： • 多达4个CAN-FD SIC • 12个数字和4个模拟I/O • 2个RS232或1个RS232 & 1 x RS485 • USB主机3.0 • 10/100 BASE-T1或10/100 BASE-TX以太网
- 省电模式和锂离子备用电池
技术参数
中央处理器：
– i.MX8 M Plus Quad A53 64 位，时钟速度为 1.6 GHz。
– Linux 内核 5.10.72
– Debian |Yocto Kirkstone 发行版
– 高达 2.3 TOPS 的神经处理单元 （NPU）（可选）
– GPU（可选）
OpenVG 1.1、G2D、OpenGL® ES 3.1 Vulkan®、OpenCL™ 1.2 FP
– NAND 闪存 1 GBYTE。
– EMMC FLASH 8 GBYTE（选项高达 32 GB）
– LPDDR4 2GBytes（选项高达 4 GB）
– MicroSD 卡座用于额外存储。
LTE 猫 4 / 3G / 2G：
– LTE FDD B1/B2/B3/B4/B5/B7/B8/B12/B13/B18/B19/B20/ B25/B26/B28
– LTE TDD B38/B39/B40/B41
– UMTS B1/B2/B4/B5/B6/B8/B19
– GSM 850/900/1800/1900MHz
– LTE-FDD：最大 150 Mbps （DL），最大 50 Mbps （UL）
– LTE-TDD：最大 130 Mbps （DL），最大 30 Mbps （UL）
全球导航系统（GNSS）：
并发接收端：GPS/GLONASS/QZSS/北斗。
– 72 通道* 连续跟踪接收器。
– 伽利略 E1B/C 准备就绪。–
SBAS：WAAS、EGNOS、MSAS、GAGAN。
– 更新率：高达 10 Hz。
– 精度：2.5 米 CEP。
– 信号采集：
– 冷启动：26 s.
– 热启动：< 1.5 s.
– 有源天线电源：+3 V @ 34 mA..
* 功能可用性取决于版本
接口：
– 多达 4 个 CAN-FD SIC 总线
– 集成传感器。
– 可编程 6 轴传感器、加速度计和陀螺仪。
– TPM 2.0
– 12 个可配置的数字输入/输出：
– 最大输入 50V（逻辑低< 1.5 V，高> 3 V）。
– 所有输入都用作低功耗模式的唤醒信号。
– 所有输入都可用作计数器（里程表）。32 位，最大 3 kHz
– 10 个集电极开路输出（每个 200 mA）。
– 2 个高侧开关到 Vin 进行输出（每个 1 A）。
– 所有输出的短路保护。
– 4 个模拟输入：
– 12 位分辨率，1% 精度。
– 1 个共享数字 I/O 引脚和 3 个专用引脚。
– 0-5,12 V（每位 5 mV）或 0-30,72 V（每位 30 mV）
可通过 SW
– Maxim 1-wire
– microSD 卡座
– 1 个 USB Host 3.0，电流限制 900 mA。
– 2 个外部 RS232 端口：
– 1 x （TX/RX/CTS/RTS）
– 1 x （TX/RX） 或 RS485（出厂选项）
– 802.3bw 10/100BASE-T1 （SPE） 或
802.3u 10/100BASE-TX
– Vout 5 V 电源输出（最大 500 mA）。
– FAKRA 天线连接器
– 4 个 LED 用于状态指示
* 功能的可用性取决于型号
电源：
– 24 V（9 V 至 36 V）直流输入。
– 24 V 时的典型功耗
电池：
在没有电源可用时进行备份。
– RTC 的标准备用电池。持续时间 10 年。
– 可选可充电锂离子 3.6V。通过电池盖插入
温度：
温度范围
，无锂离子电池
使用锂离子电池的工作温度范围
-20 °C 至 +53 °C（电池可为设备供电）
0 °C 至 +45 °C（如果外部电源可用，将为电池充电）
坚固的外壳：
– 环保达到 IP6K9K 标准。
（全面防尘防水）。
– 尺寸：长=154 x 宽=188 x 高=62 毫米）
– 重量：768 克
– 材料：玻璃增强聚酯。
– 系统连接器：TE 776163-1（35 针）
– miniSIM （2FF）
– MicroSD
开发套件包括：
开发板 owa5X、电源线、接口电缆、天线、网络访问：交叉编译器、API、库、手册和应用说明。（有关详细信息，请参见下面的 Lew 娄）。
此表只是官方BOK 000 5001 owa5x系列变体和选项摘要的HTML5版本，可在owa5x物联网网关的文档部分找到。
| 特征 | OWA547 |
|---|---|
| 处理器/MHz | 四核 Cortex A53 64 位 |
| Linux OS | Debian 11 或 Yocto Kirkstone，内核 5.10.72 |
| 内存 | 2GB LPDDR4（最高 4GB） |
| 存储 | 非 SLC 1GB |
| EMMC | 8GB（最高 32 GB） |
| TPM 2.0 | √ |
| GNSS | √ |
| Global 4G cat 4 | √ |
| 数字I/O | 12 |
| 模拟输入*1 | 4 |
| 加速度计 | 3轴 |
| RS232接口 | 2 |
| CAN FD SIC 1 | √ |
| CAN FD SIC 2 系列 | √ |
| USB*4端口 | √ |
| 以太网(M12连接器） | 10/100Base-T1 或 10/100Base-TX |
| FAKRA天线连接器 | √ |
| IP67 / IP6K9K | √ |
| iBUTTON *5 | √ |
| 可选功能 | OWA547 |
|---|---|
| CAN-FD SIC 3 *2 | 自选 |
| CAN-FD SIC 4 | 自选 |
| 6 轴 MEMS （ACC+GYRO） | 自选 |
| RS485 *3 | 自选 |
| 无线网络 + BT5.2 | 自选 |
| 可选电池 3350mAh | 自选 |
| 可选电池 13400mAh | 自选 |
| MFF2 SIM 卡 | 自选 |
注：
1. 模拟输入 1 与 DIO1
2 多路复用。CAN3 与 DIO2 和 DIO3 不兼容。
3. RS485 与第二个 RS232 不兼容。
4. USB 连接器，无需外部访问。
5. iButton 与 DIO6 不兼容
owa5X DK 包括：
1. FS 中的集成包：
Debian 11 Stretch OS 的全套工具和库。
例如：
– OTA 升级支持、mtdutils
– IP
语音呼叫 – can-utils 软件包
– ALSA utils（带编解码器的设备）
– BlueZ 工具（带蓝牙的设备）
– WiFi 工具（带 WiFi 的设备）
– iptables 防火墙、AppArmor 和其他网络安全工具
2. 可用套餐：
访问适用于 ARM 的标准 Debian 存储库，释放开源软件的全部潜力和 GNU Linux 社区的支持。
3. 多种编程语言：
C++;爪哇岛;蟒;节点;去;路亚;….
4. 硬件和配件：
– owa5X 开发套件板
– owa5X 系统连接器，带 35 根电缆
– 天线 LTE&GPS
– AC/DC 电源 230Vac-12Vdc
– USB A 转 USB A 电缆
– USB 转 RS232 电缆
– RJ45 转 M12 D 代码电缆
5. 开发者专区访问：
– 交叉编译器和工具链
– 最新的owa4X FW （Debian 11/Linux 5.4.70）
– 即用型开发环境（Debian虚拟机和Docker容器）
– 关于Owasys产品
的完整和最新文档 – 应用说明和代码样本，详细介绍了最重要的owa5X功能的使用方式：
.IO → owa5X_AN3
.GPS2 → owa5X_AN5
.电源模式 → owa5X_AN8
。GSM → owa5X_AN2
6. owa5X微服务和模块：
可安装的软件包，带有用于网络管理、位置、IO 交互的即用型服务和模块
