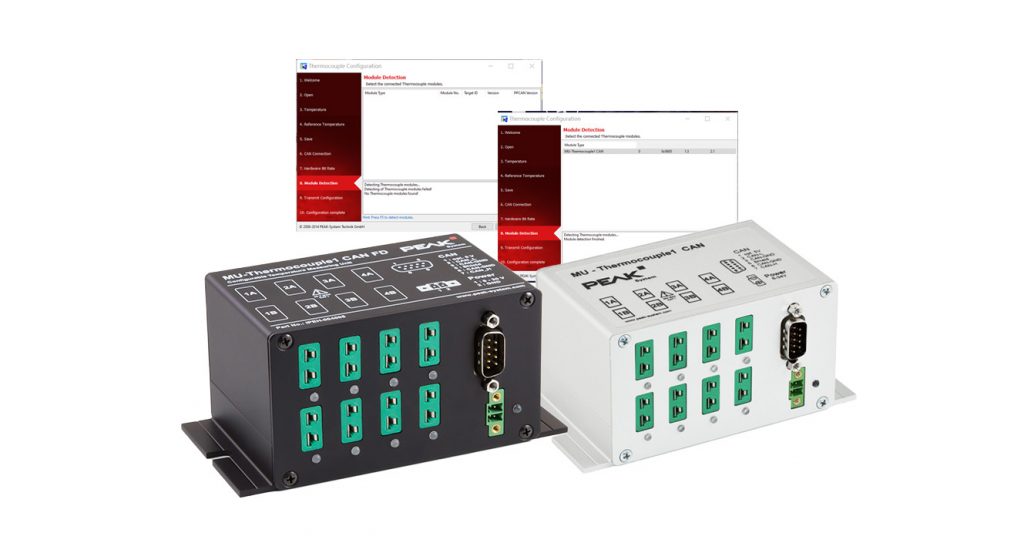

虹科MU-Thermocouple CAN/CAN FD系列模块是高性能的多通道温度测量设备，支持CAN/CAN FD总线接口，确保了与计算机系统或其他设备的兼容性。该系列模块支持多种热电偶类型，如K型、J型、T型等，为不同应用场景提供了广泛的选择。

接下来，我们将以虹科MU-Thermocouple CAN模块为例，深入这一设备的实际应用案例，从软件配置的直观操作到硬件接线的精确布局，再到数据分析的深度挖掘，每个步骤都经过精心设计，确保您能够轻松掌握实时监测的每一个细节。

系统配置与连接

1、启动配置软件

首先，启动虹科Thermocouple Configuration软件，这是我们配置虹科MU-Thermocouple CAN模块的第一步。

2、连接设备

使用虹科PCAN USB适配器将计算机与虹科MU-Thermocouple CAN模块的CAN端口相连。确保在CAN总线上正确并联了至少一个120欧姆的终端电阻，以保证通信的稳定性。如果可能，推荐并联两个电阻以获得最佳性能。

3、配置向导

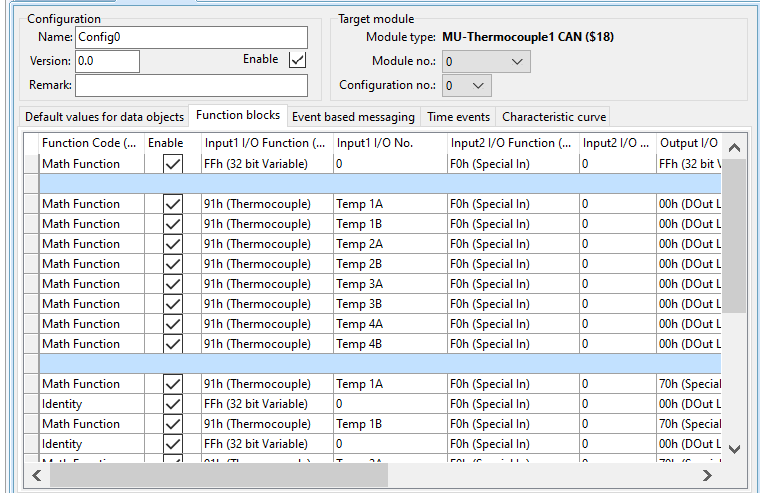

连接完成后，再次打开虹科Thermocouple Configuration软件，跟随向导中的步骤，点击“Next”逐步完成配置过程。

硬件接线与电源设置

4、参照接线图

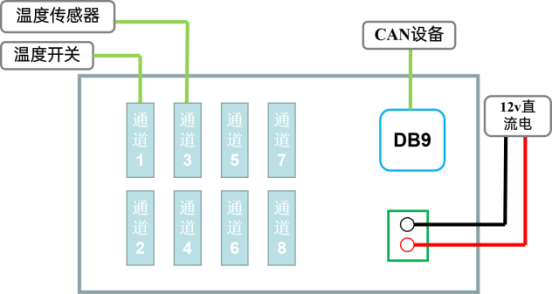

请参照下方所示的接线图，以确保您对设备的连接方式有一个直观且清晰的认识。

5、电源与接口连接

正确连接虹科MU-Thermocouple CAN模块的电源，确保将电源的正负极分别连接到模块的相应端口。在模块的1A接口接入热电偶，这将作为温度数据的输入源。使用DB9接口将虹科MU-Thermocouple CAN模块通过CAN总线与PC端的虹科PCAN USB适配器相连。这一步骤构成了数据收发的完整通道，是实现实时温度监测的关键。

6、检查连接

完成所有连接后，仔细检查接线是否正确无误，确保没有松动或错误的连接，这将影响到模块的性能和数据的准确性。

数据分析与实时监测

7、深入数据分析

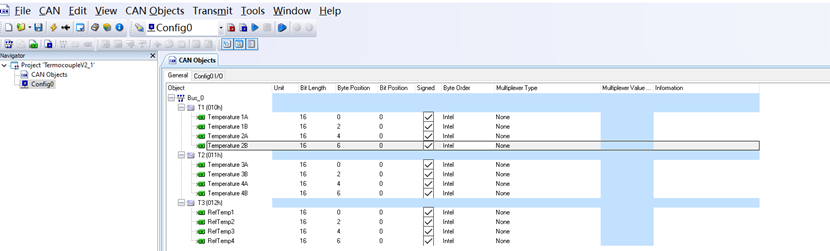

在虹科PPCAN-Editor 2软件中，我们进行了细致的配置，以确保数据的准确捕获与分析。通过软件界面，我们可以清晰地查看到CAN报文ID 0x100h，对应通道1A-2B，报文的发送周期设定为300ms，保证了数据的实时更新。

对于信号Temperature 1A，设置为16位的长度，以获取高精度的温度读数。此外，通过将scale设置为1，offset设置为0，确保了数据的原始性和准确性，最大程度上避免可能的误差。

8、实时效果监测

在虹科PCAN-View或PCAN-Explorer 6软件中，我们将展示实时监测效果。首先确保已经按照前文的步骤建立了通道，并导入相应的DBC文件。完成这些设置后，就能够接收并显示从虹科MU-Thermocouple CAN模块的1A通道输入的温度数据。

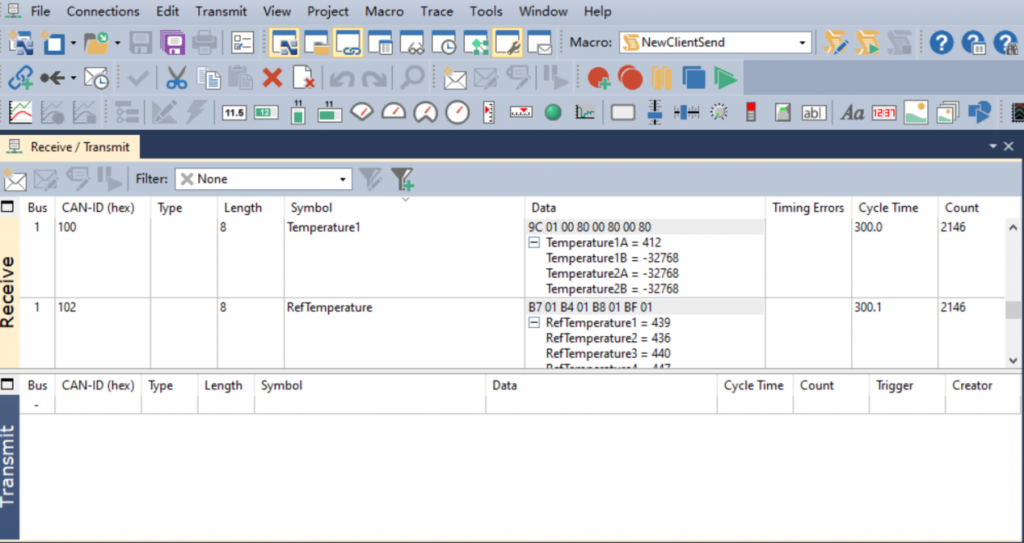

例如，假设当前室温的数据显示为1A=412。根据我们的配置，这个数值代表的温度是412除以16，即25.75℃。这一计算过程简单直观，确保了温度读数的准确性。

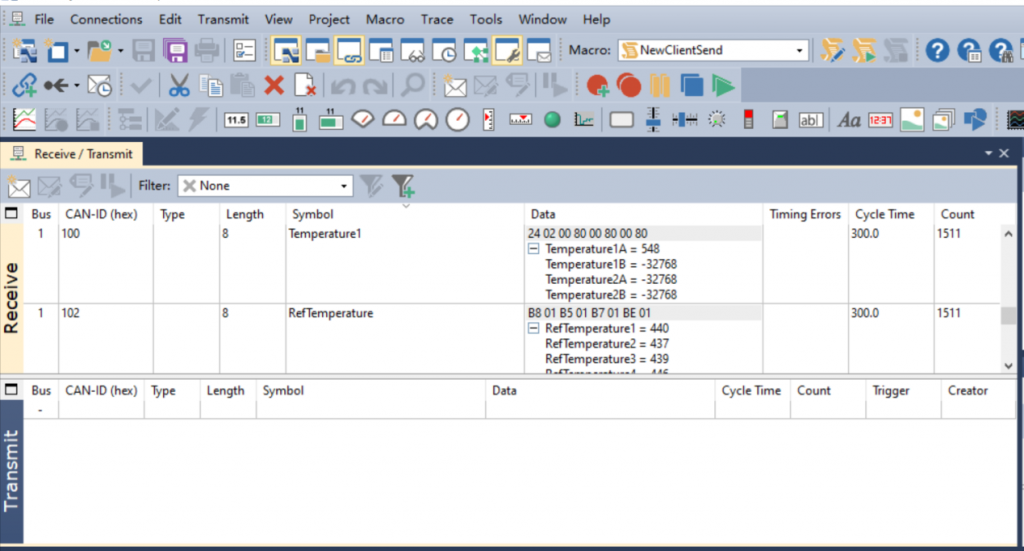

进一步地，通过实际动作，比如用手捏紧热电偶，可以观察到1A通道的数值发生明显变化，这反映了热电偶对温度变化的敏感性，上图直观地展示了这一实时监测的效果。

模块应用与前景

虹科MU-Thermocouple CAN/CAN FD系列模块在各个应用领域中扮演着重要角色。在汽车电子领域，该模块能够精确监测发动机和其他关键部件的温度，为车辆的性能和安全提供保障。在工业自动化领域，它通过实时监控生产线的温度，帮助企业预防设备故障，优化生产效率。

随着汽车电子系统的智能化和工业4.0的深入发展，虹科MU-Thermocouple CAN/CAN FD系列模块预计将与智能诊断系统和智能制造技术更紧密地集成，实现温度监控的高级自动化和智能化，进一步推动技术进步和创新。
