1. 适用硬件

• PCAN-USB（IPEH-002021/IPEH-002022）
• PCAN-USB FD（IPEH-004022）
• PCAN-USB Pro FD（IPEH-004061）
• PCAN-USB X6（IPEH-004062/IPEH-004063/IPEH-004064）
• PCAN-PCI（IPEH-002064/IPEH-002065/IPEH-002066/IPEH-002067）
• PCAN-PCIe（IPEH-003026/IPEH-003027）
• PCAN-PCIe FD（IPEH-004026/IPEH-004027/IPEH-004040）
• PCAN-miniPCIe FD（IPEH-004045/IPEH-004046/IPEH-004047）
• PCAN-miniPCI（IPEH-003045/IPEH-003046/IPEH-003047）
• PCAN-miniPCIe（IPEH-003048/IPEH-003049）
• PCAN-M.2(PCIe)（IPEH-004083/IPEH-004084/IPEH-004085）

• 虹科PEAK系列所有型号的PCAN卡

2. 适用环境与下载地址

• Windows®11(x64/ARM64)、10(x64)：https://peak-system.com.cn/development/
• Linux：peak-system.com/linux（仅支持PCAN-Basic API）

3. 使用前提

• 驱动

链接：https://peak-system.com.cn/driver/

（全选）

• API关系

• DLL文件位置

  • 使用dll文件的时候，可以选择（非必须这样做）把dll文件拷贝到如下位置，方便调用。
  • 32位系统：
    • 32BitDLLs>Windows\system32
  • 64位系统：
    • 32bitDLLs>Windows\syswow64
    • 64bitDLLs>Windows\system32
  • 参考来源：http://en.wikipedia.org/wiki/WoW64

任何通信相关问题建议在PCAN-View或PCAN-Explorer6测试无误后再转移至PCAN-API进行开发

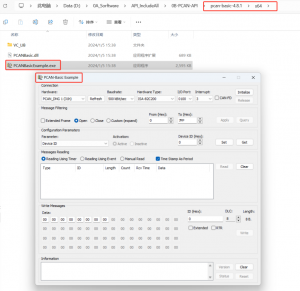

任何程序相关的不确定性可以通过官方例程进行验证：

4. 例程问题

所有的API开发包中均包含例程讲解，不同开发包包含的例程不同（C#、Python、Java、C/C++等，实际以开发包内容为准）

特别说明：PCAN-BasicAPI的Labview例程需要额外收费，包含PCAN-BasicAPI中所有函数接口，请联系虹科获取！

5. API开发流程

 本说明以PCAN-BasicAPI进行说明

请结合API开发包中的API帮助文档（PCANBasic_enu.chm）

• 连接设备

PCAN通道：PCAN-BasicAPI中对于USB接口和PCI/PCIe接口的设备分别开辟了16个PCAN通道，也就是说一台上位机最多可连接16个USB接口的PCAN和16个PCI/PCIe接口的PCAN板卡。详情请参考API帮助文档中PCANHandleDefinitions

PCAN波特率：

• • CAN的波特率为API中的枚举值，可以直接调用。详情请参考API帮助文档中TPCANBaudrate

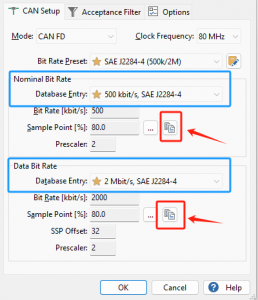

  • CANFD的波特率为一个字符串，该字符串指明对应CANFD的仲裁域和数据域的波特率。详情请参考API帮助文档中TPCANBitrateFD。可以先在PCAN-View中设置好波特率，然后想内容复制出来，直接作为API中的CANFD波特率参数，如下图：
  • 连接设备即为设备初始化，对应API中的函数为CAN_Initialize和CAN_InitializeFD，单次初始化为初始化一个PCAN通道，与具体型号的设备无关。其中，除了区分硬件类型外，相同类型的硬件通过插入PC的顺序判断初始化通道的顺序，多通道的硬件通过通道编号顺序来判断初始化通道的顺序。

• 发送报文

对应API中函数CAN_Write和CAN_WriteFD，每次调用发送一帧报文，周期发送需要结合Timer等处理方式，以下几点需要注意：

参数TPCANMsgFD中的报文长度为DLC而不是Length，详情请参考API帮助文档中TPCANMsgFD

参数TPCANMessageType为报文类型，其中CANFD的BRS开关需要单独设置，详情请参考API帮助文档中TPCANMessageType

• 接收报文

对应API中函数CAN_Read和CAN_ReadFD，每次调用函数会从硬件的缓存中读取最早的一帧，也就是缓存队列的队头，缓存容量为32767帧。

建议：接收报文可以通过检查TPCANStatus是否为PCAN_ERROR_QRCVEMPTY来判定缓存队列是否为空，详情请参考API帮助文档中CAN_Read和CAN_ReadFD

• 记录报文

对应API中函数的CAN_SetValue，详情请参考API帮助文档的TPCANParameter

• 断开连接

断开连接即为设备去初始化，详情请参考API帮助文档中CAN_Uninitialize

• 总线状态处理

总线状态监控：对应API中函数CAN_GetStatus，主要检测总线状态是否正常、高负载、宕机等

总线状态复位：通过CAN_SetValue函数中传参PCAN_BUSOFF_AUTORESET设置，而CAN_Reset只是清除对应通道的收发缓存队列。当然，也可以通过CAN_Reset+断开重连完成总线复位

• 错误帧处理

通过传参PCAN_ALLOW_ERROR_FRAMES打开错误帧接收，错误帧对应具体情况见API帮助文档中ErrorFrames

• 报文过滤

对应API中函数CAN_FilterMessages，其中参数TPCANMode可选择标准帧或扩展帧，    该函数可以多次调用，详情请参考API帮助文档中CAN_FilterMessages

• 数据库加载

开发包中暂无现成DBC数据库加载接口
