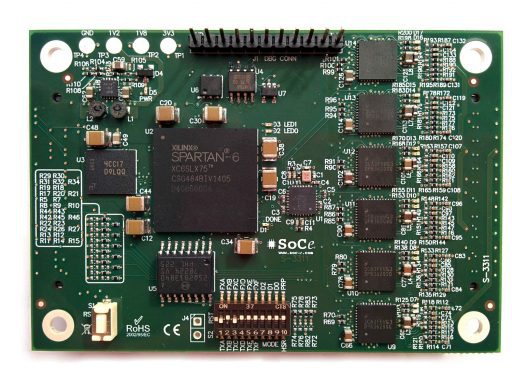

SMARToem是一种可插拔模块，旨在使以太网工业网络轻松集成到电气，工业和航空航天领域的设备中。该模块允许将强大的联网功能实施到IED、继电器、合并单元或任何其他终端设备中。可以使用特定的SoC-e IP内核由硬件执行网络帧处理。

SoC–e提供可直接在SMARToem上实现的解决方案，用于IEEE1588v2、HSR、PRP和定制以太网处理/或PTP。客户可以要求预装这些配置的SMARToem或使用这些模块来实现自己的设计。

SoC–e提供了一个现成的平台，SMARToem brick（见底部），客户可以将其用作设计自己的或将SMARToem包括在其设备中的参考。该载板支持铜和光纤介质。

• 工业级组件。
• 可扩展的工业级Xilinx FPGA：Spartan-6系列提供了领先的系统集成功能，以最低的总成本满足了大批量应用的需求。支持的器件：XC6SLX45、XC6SLX75、XC6SLX100和XC6SLX150。
• 6个以太网组合Phyter：每个可独立配置，以在10/100Base-T（铜）或100Base-FX（光纤）中工作。可以根据客户需求减少PHY的数量。
• 支持以太网配置（CoE）：它允许使用以太网访问所有内部寄存器，甚至可以进行远程刷新。
• 支持动态比特流配置（DBC）：它允许远程更改FPGA的功能（多次启动）。
• 512 Mb LPDDR：快速SDRAM存储器，用于存储软件应用程序、协议栈或大缓冲。仅在要包含内部软CPU时才需要。SoC-e的IP均不需要外部RAM存储器。
• 128 Mb Quad SPI闪存：用于固件和比特流存储的内存。
• 集成了独特MAC的EEPROM：可以在每个模块中使用独特的MAC，以减少客户产品的上市时间。
• 温度传感器：每个模块都提供一个安装在PCB上的I2C温度传感器。
• 4个LED指示灯：1个通电LED，1个FPGA完成LED和2个通用LED。每个PHY还有2个LED（链接状态和活动）。
• 通用GPIO：最多可在载板中使用20个GPIO。
• 调试连接器：位于模块顶部的易于访问的连接器，用于接受独立供电、JTAG、I2C和SPI。
• 高可靠性板对板连接器：两个板对板连接器将SMARToem模块连接到客户载板。
• 参考载体设计（SMART载板）。
• 引脚与市场上其他模块兼容。
• 我们为SoC-e IP客户提供对原理图、PCB布局和Gerber的全面访问权限。

SMARToem brick：带有SMARTOEM 托架的即用型SMARTOEM 模块

SMARToem brick是即插即用的系统，可在开发IEEE1588v2 HSR/PRP、工业以太网和TSN网络解决方案时降低风险并缩短产品上市时间。

SMARToem brick包含以下组件：

• SMARToem
• 智能载板
• 电源
• USB B电缆

SMARToem模块简介（点击即可下载）
