SMVSubscriberBoard：使用Xilinx Alveo卡加速智能电网的实时处理

SMVSubscriberBoard

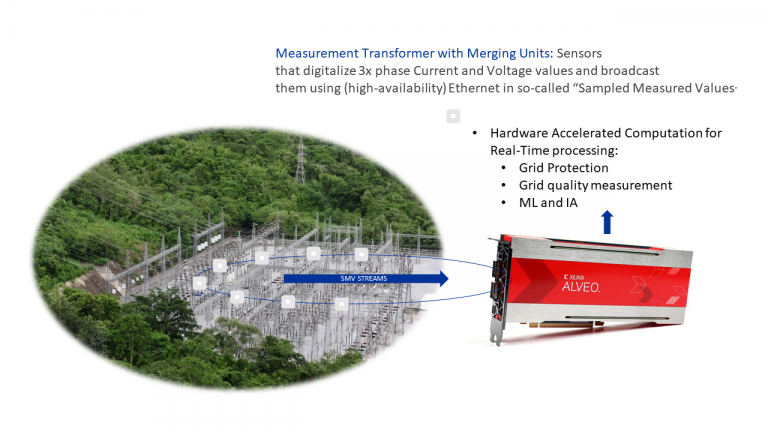

SMV SubscriberBoard 是一个加速平台，用于处理基于 SoC-e SMV用户 IP 和 Xilinx Alveo 硬件的智能电网上广泛使用的大量样本测量值（SMV）。

该加速平台计算所有低级网络和 DSP 功能，为更高级别的应用程序提供有关电网参数状态的所有相关信息。提供此信息可确保固定且较短的延迟。因此，它不仅可以用于监控目的，还可以用于 IEC 61850 标准背景下的控制和自动化应用。

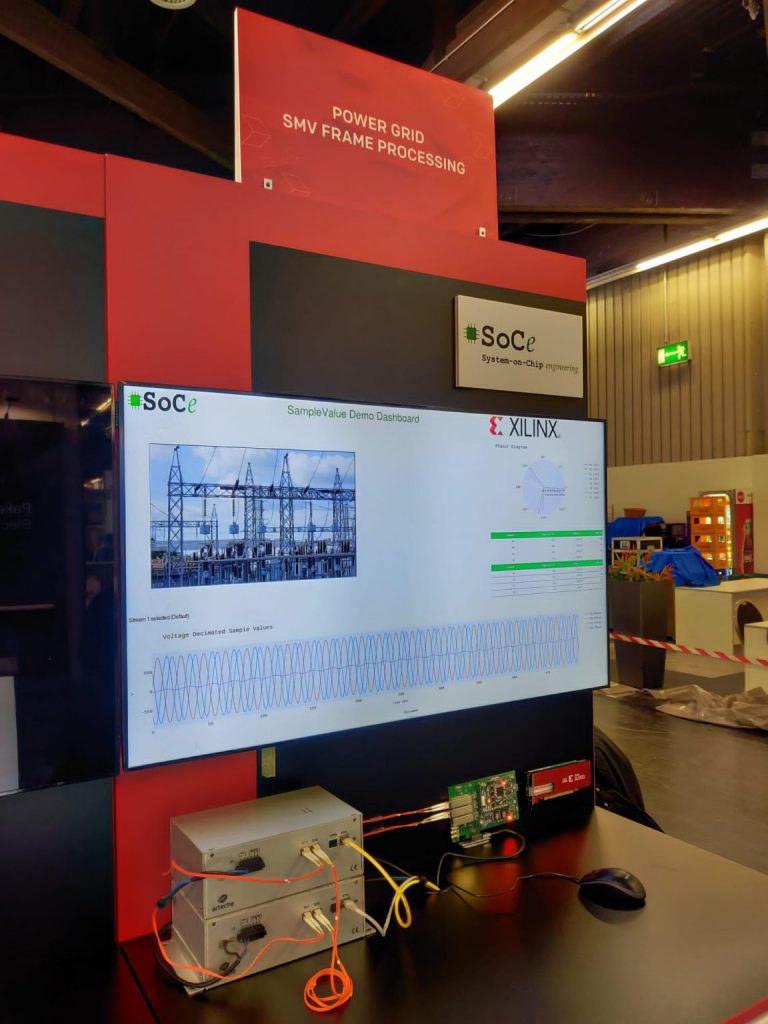

* 该产品在SPS 2019上展出

SMVSubscriberBoard 可以安装在边缘计算设备和电力基础设施的本地服务器上，例如变电站。此外，该解决方案在智能电网运营商和电力公司的数据中心也非常有用，可以监控任何测量位置的详细状态。

SMV SubscriberBoard 应符合根据 IEC 61850-9-2 的 SMV 帧处理，具有以下功能和性能。

硬件加速 DFT 计算模块，用于计算一次谐波（50 或 60 Hz）的幅度和相位。
硬件加速 RMS 计算模块（每个 SMV用户 IP 实例高达 162548 次计算/秒）。根据为项目选择的最终 Alveo 开发板平台，可以实现多个 SMV用户 IP 实例。
每个 SMV用户 IP 实例 40 个同步 SMV 流：每个流 8 个数字通道：3 相电压加接地和 3 相电流加接地。
SMV订阅者IP 显示延迟为 6,152 μs。它可以通过低延迟 SoC-e 以太网交换机 IP（在 Alveo 板内部）针对实现 SMVSubscriber IP 实例的多个变电站的同时连接进行优化。
完整计算 6,152 us 的确定性延迟时间。
每个 SMV用户 IP 实例 1 个 1000 以太网链路，最高线速。该架构允许将内部 10G 集成到多个 1G 交换机/拆分基础设施，以并行支持多个 SMV用户 IP 实例。
状态、配置和统计计数器寄存器。
