虹科风电储能行业通讯解决方案

我们可以提供行业领先的风电储能行业通讯一站式方案，解决通讯过程中的协议转换、信号不稳定等问题，并能够进行状态实时监测和控制。

风电行业通讯痛点

风能是一种可再生的绿色能源，其发电过程具有间歇性和随机性的特点，规模并网会对电力系统稳定运行造成冲击。储能则能平抑风电波动、提高电能质量，从而减少弃风。

风力发电系统一般由发电机，风轮，变速机以及控制系统组成：

风电机组叶片主要负责从周围环境中吸收风能，当风力达到一定程度时，由三片旋转叶片组成的风轮便会开始旋转。通过自身的旋转，风能带动叶片后的齿轮转动，将风能转化成为机械能，接下来再通过发电机的运动转化为电能，从而实现发电。
风电机组变桨系统负责在风电机组运行过程中对叶片进行控制，从而使得机组在所有风速阶段的情况下，叶片都能保持在能最大吸收风能的状态。

风机变桨系统的桨叶角度调整

塔基主控系统和机舱可再生能源控制系统如何进行通信协议转换？

变桨时，需要根据风速以及风向来调整扇叶的角度，以达到发电的最佳状态。大型MW级以上风电机组通常采用液压变桨系统或电动变桨系统。变桨系统由前端控制器对3个风机叶片的桨距驱动装置进行控制，其是主控制器的执行单元，采用CANOPEN与主控制器进行通讯，以调节3个叶片的桨距工作在最佳状态。变桨系统有后备电源系统和安全链保护，保证在危急工况下紧急停机。

如何确保多个风力发电设备之间的

远距离、稳定通信？

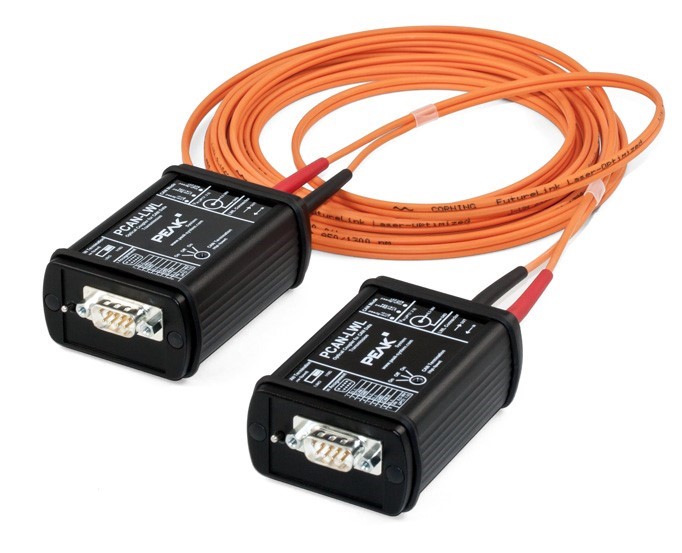

多个风电塔之间远距离进行通信时，可能会受到内部发电机组对其产生的电磁干扰，而导致通信不稳定，影响信号传输质量。虹科CAN转光纤中继器，可以在CAN网络的任何一点用光纤线路代替一段CAN网络，通过将传输的 CAN 信号转换为光信号，来实现信号的长距离传输，并减少抗电磁干扰对信号的影响，确保了塔间信号通讯的稳定性。

BMS系统中存在多个电池柜

如何实现电池状态信息的跨电池柜稳定传输？

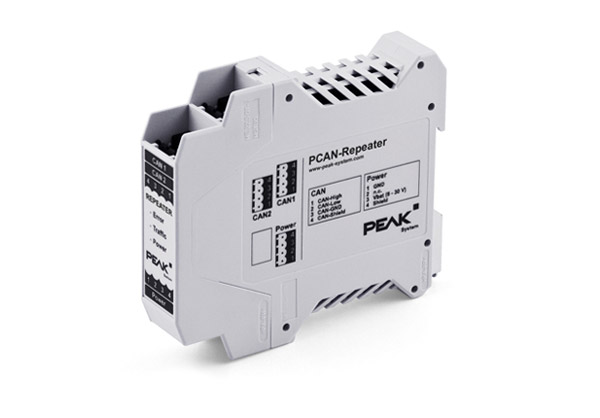

BMS将电池状态量及异常信息发送给变流器，储能变流器PCS接到BMS警告信息后应进行相应的保护动作。CAN总线上任意两个节点之间的最大传输距离与其波特率相关，随着储能系统中各储能电池组的增加，CAN总线通讯会随着传输距离和传输时间的增加，出现信号衰减，或者随着波特率的增加缩短传输距离。虹科HK-PCAN-Repeater DR 中继器能够在两个具有高达 5 kV 电流隔离的高速 CAN 总线之间建立连接，有效延长分支通讯距离。

如何进行电池组的实时监测和控制

实现对电池的保护？

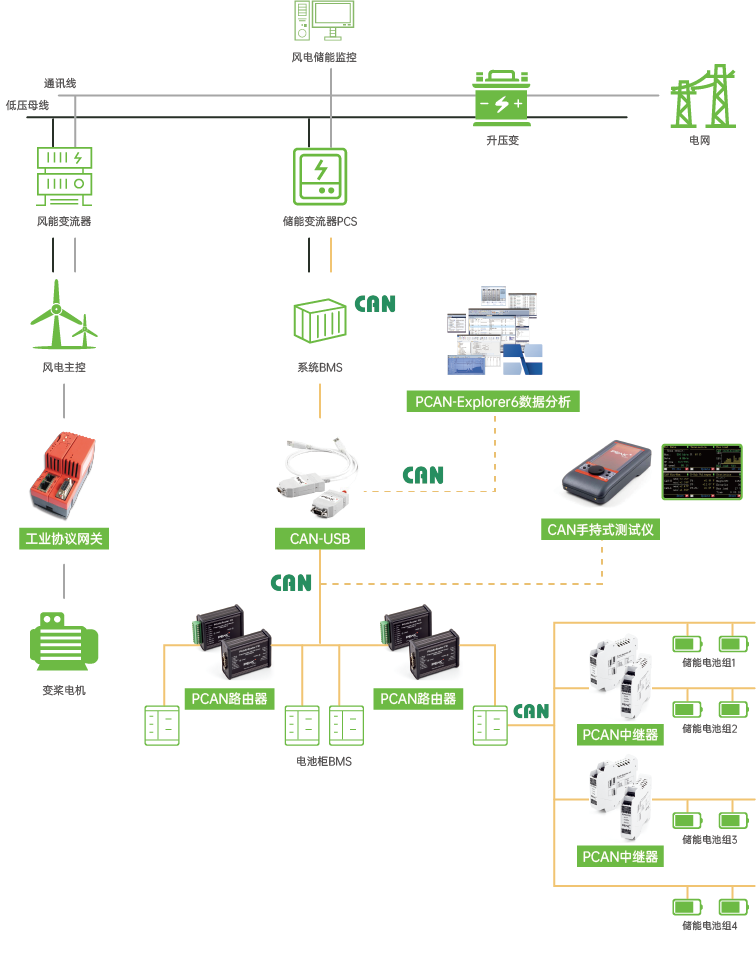

如右图，PCAN接口卡被用来收集每个电池的数据，包括温度、电压和其他参数，BMS处理这些信息以实时监测电池单元的状态。BMS利用CAN通信持续监测电池组的温度、电压和电流，并且在上位机PE6上解析，检测是否有任何异常情况，比如过热、过度充电或过度放电等。除了上位机监控软件，我们还提供便携的手持式诊断仪，工程师和开发人员可以轻易地用它设备中的总线网络，快速完成简单的总线诊断任务，包括测量终端电阻、总线负载以及CAN连接器上的电平等。
