1.  技术背景

工业机器视觉控制系统是现代工业自动化的重要组成部分，它通过工业相机捕捉生产线上的图像，利用计算机视觉算法进行处理和分析，从而实现对生产过程的实时监控和质量控制。通过机器视觉系统能够有效地提高生产效率、降低人工成本、提升产品质量以及减少生产过程中的错误率，并广泛应用于汽车制造、半导体加工、食品饮料生产、医药制造以及新能源设备制造等领域。为了实现更高效的自动化生产，机器视觉系统必须与第三方PLC（可编程逻辑控制器）进行集成，以实现更复杂的自动化控制任务，并提升整个生产系统的响应速度和灵活性。在这种集成过程中，通信是关键要素。高效、可靠的通信能够确保机器视觉系统和PLC之间的数据传输和指令执行没有延迟或误差。

2.  产品概述

在机器视觉系统中，虽然软件能够高效地进行图像处理和分析，但它们通常缺乏对工业通信协议（如PROFINET）的原生支持。这限制了机器视觉系统与PLC等工业控制设备之间的无缝通信，进而影响整个自动化系统的效率和可靠性。为了解决这一问题，引入具有强大工业通信功能的硬件设备至关重要。

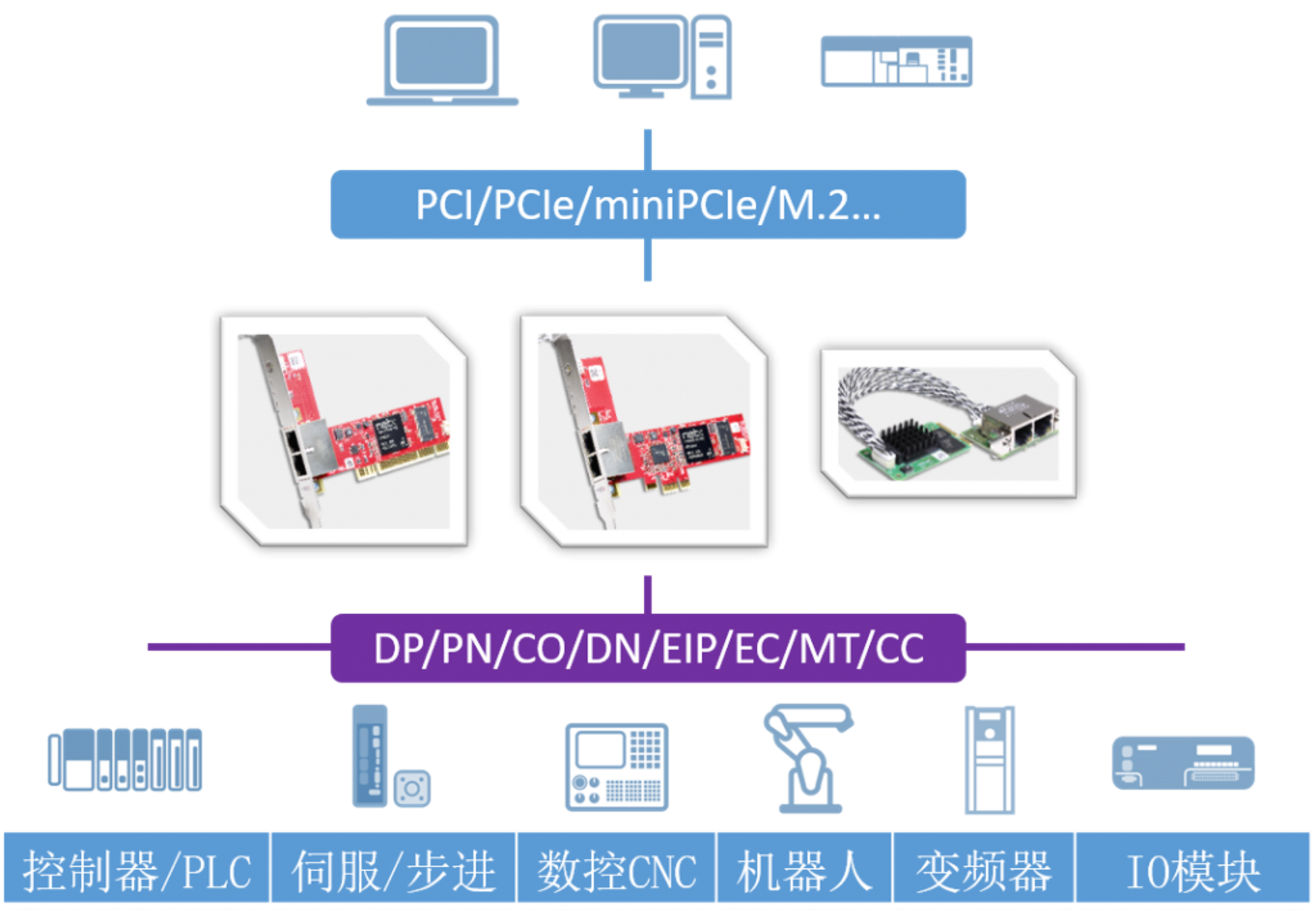

虹科HK-CIFX PC通信板卡正是为此类应用设计的理想选择。其主要优势包括：

• 广泛的协议支持：HK-CIFX板卡支持多种工业通信协议，包括PROFINET、EtherCAT、EtherNet/IP等，使得机器视觉系统能够轻松与各种PLC和其他工业设备进行通信。
• 高效的数据传输：该板卡具备高速数据传输能力，确保机器视觉系统和PLC之间的数据交换无延迟，极大提升了系统的实时性和响应速度。
• 易于集成：虹科HK-CIFX板卡提供了丰富的API接口和驱动程序，支持Windows、Linux、INtime等操作系统，方便开发者快速将其集成到现有的机器视觉系统中。
• 可靠性和稳定性：该板卡经过严格的工业级测试，能够在各种恶劣的工业环境中稳定运行，确保系统的长期可靠性。
• 开放性和灵活性：支持DLL架构和SYCON板卡固件配置，使系统设计者可以根据具体应用需求灵活调整和优化通信架构。

3.  方案集成

3.1.  系统架构

• 系统组成

在工业环境下，机器视觉系统通常包含光源、工业相机、图像采集与处理设备、机器视觉系统软件、控制与执行单元等，共同构成整个工业机器视觉系统的自动化控制。其中：

• 光源：提供足够的光线以辅助成像，决定系统设计的成败。
• 工业相机：如IDS的CMOS工业相机、3D立体相机、camera link相机，将外部场景转换为电信号。
• 图像采集设备：如友思特图像采集卡，将电信号转换为图像数据流。
• 图像处理设备：如PC或嵌入式硬件设备，运行机器视觉软件，对图像数据进行分析和处理。
• 机器视觉软件：如友思特Neuron系统视觉软件处理图像数据，并发送控制指令。
• 控制单元：如西门子PLC，接收HK-CIFX板卡传输的控制指令。
• 执行机构：根据控制单元的指令执行相应的动作。

• 虹科HK-CIFX板卡应用

虹科HK-CIFX PC通信板卡在上述系统中扮演关键角色，通过支持多种工业通信协议（如PROFINET、EtherCAT、EtherNet/IP等），实现了机器视觉系统与PLC等工业控制设备之间的无缝通信。虹科HK-CIFX PC通信板卡在机器视觉系统中的应用，能够显著提升工业自动化的效率、准确性和可靠性，满足各种复杂控制任务的需求，为实现高效、可靠的自动化生产提供坚实保障。

• 应用示例

1. 在实际应用中，视觉检测系统首先获取零件的位置数据，并通过HK-CIFX板卡将这些数据传输给PLC。PLC根据这些数据调整机器的位置，确保零件被精确放置。例如，在自动化生产线上，视觉检测系统能够实时监控零件的位置，PLC则根据检测数据调整机械臂的运动，实现高精度的零件装配。

在自动化仓库中，视觉检测系统识别货物的位置和数量，并通过HK-CIFX板卡将这些信息传输给PLC。PLC根据这些信息控制机器人，实现自动化的仓储管理。这样的系统不仅能够提高仓库的运作效率，还能减少人为错误和劳动力成本。

3.2.  视觉系统集成流程

• DLL调用

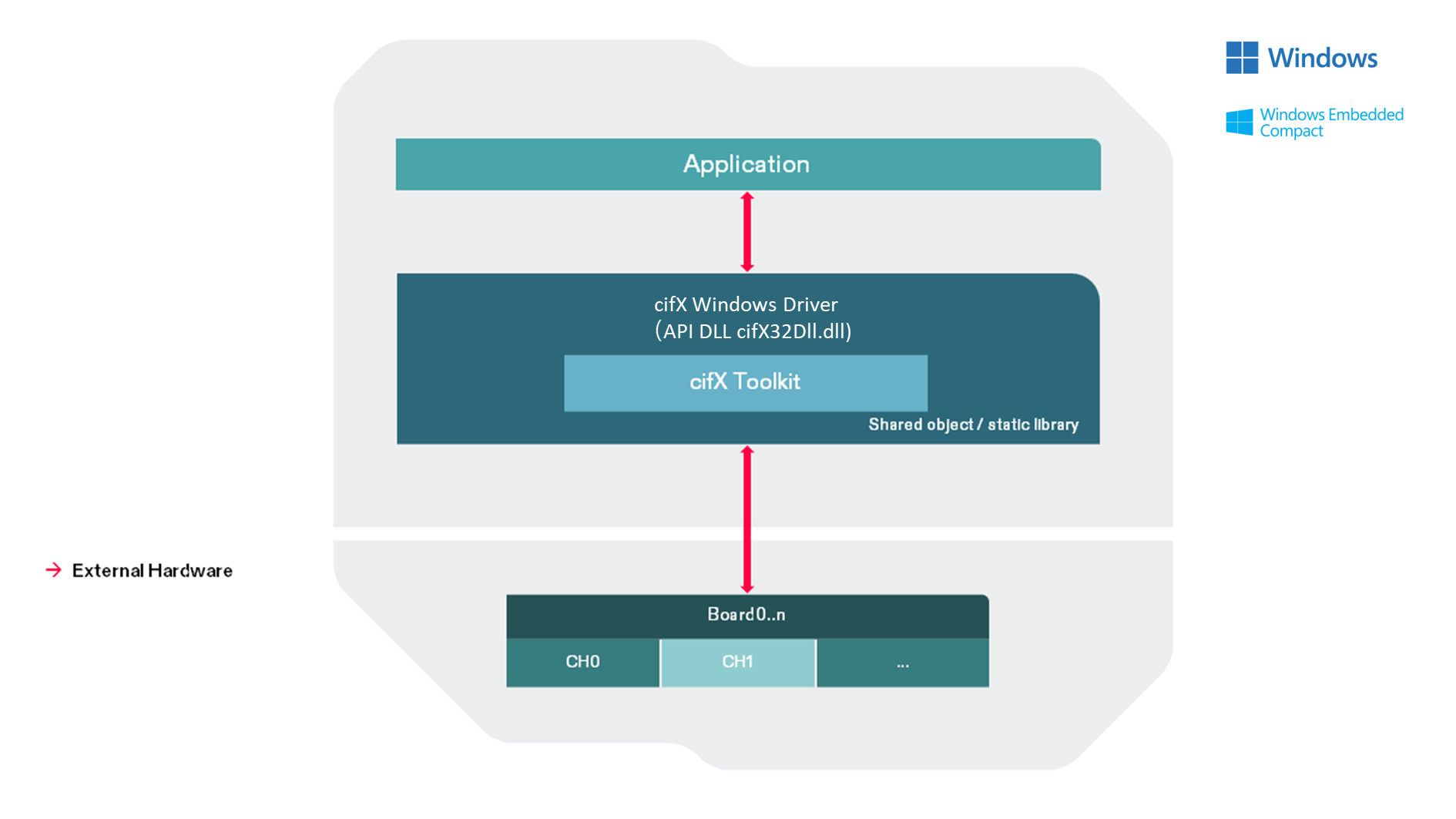

在Windows系统下，HK-CIFX板卡驱动为用户预留了DLL动态链接库，视觉控制软件可以调用DLL库，实现支持如PROFINET的工业通信协议数据通信。该DLL可以静态或动态链接到应用程序，提供了灵活且高效的通信接口，使得视觉控制软件能够方便地与HK-CIFX板卡进行数据交换，实现对工业通信协议的全面支持。

• 板卡组态配置

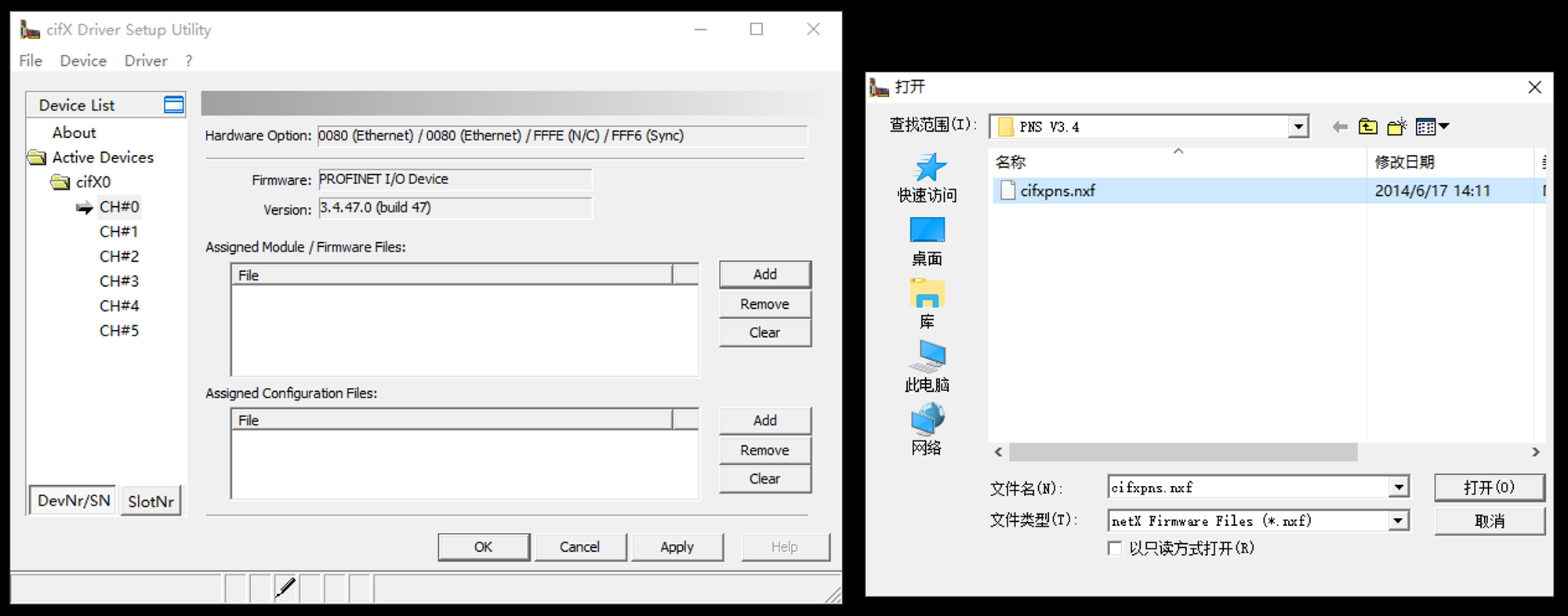

• 板卡驱动成功安装后，在Windows的控制面板中会出现cifX Setup以及cifX Test两个工具，其中cifX Setup可为板卡加载所需的固件，固件决定了板卡的协议类型以及主从站类型。另外也可使用SYCON.net配置软件来加载和烧写固件。

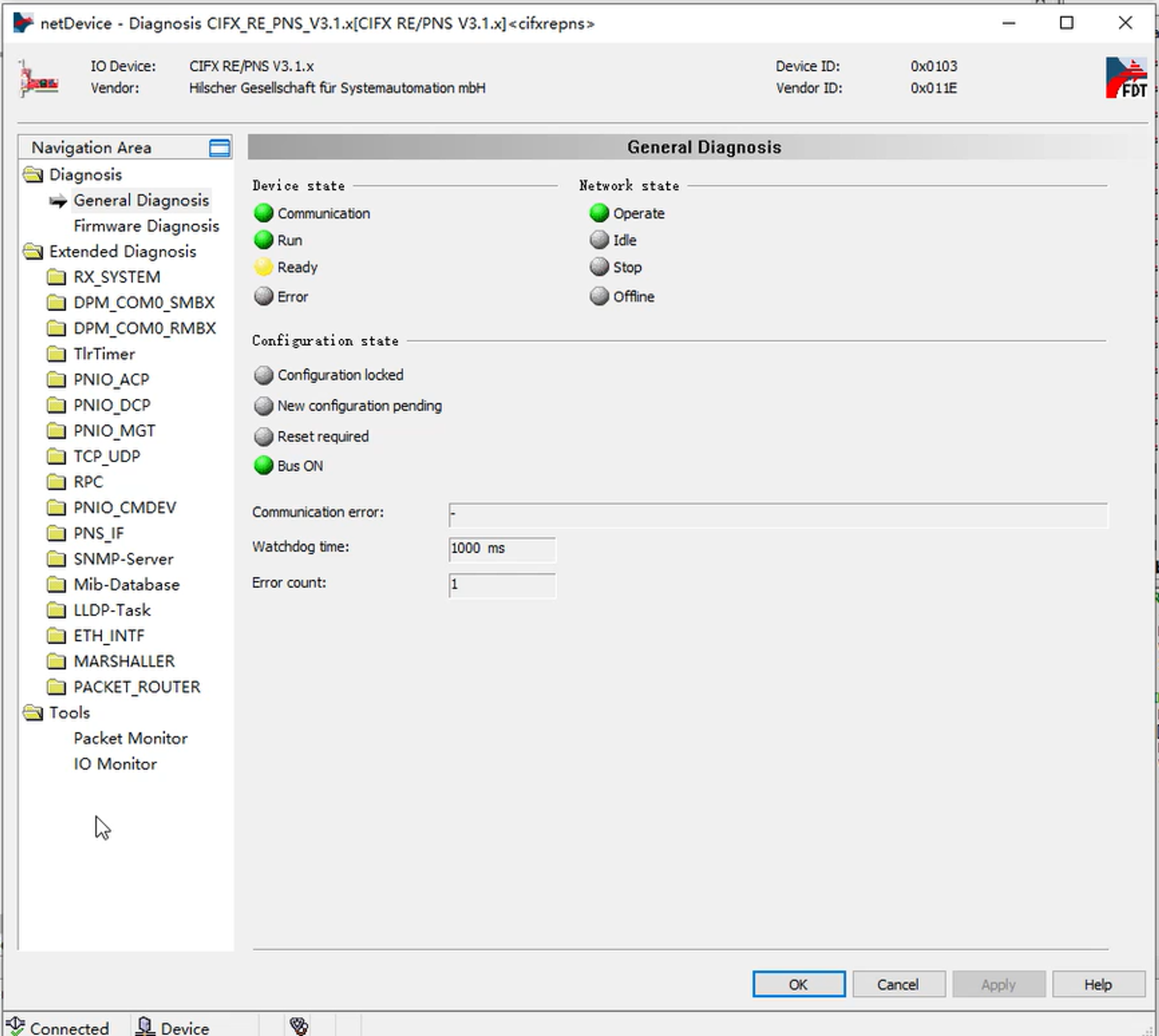

• 例如HK-CIFX板卡作为Profinet从站，需要用SYCON.net软件进行Profinet从站的配置，如默认设备名称、输入输出数据量，并下载给CIFX板卡，让CIFX板卡具备默认的从站参数。下载完网络配置信息后也可用该软件监控板卡的状态，并测试通信过程，如周期数据通信测试等。

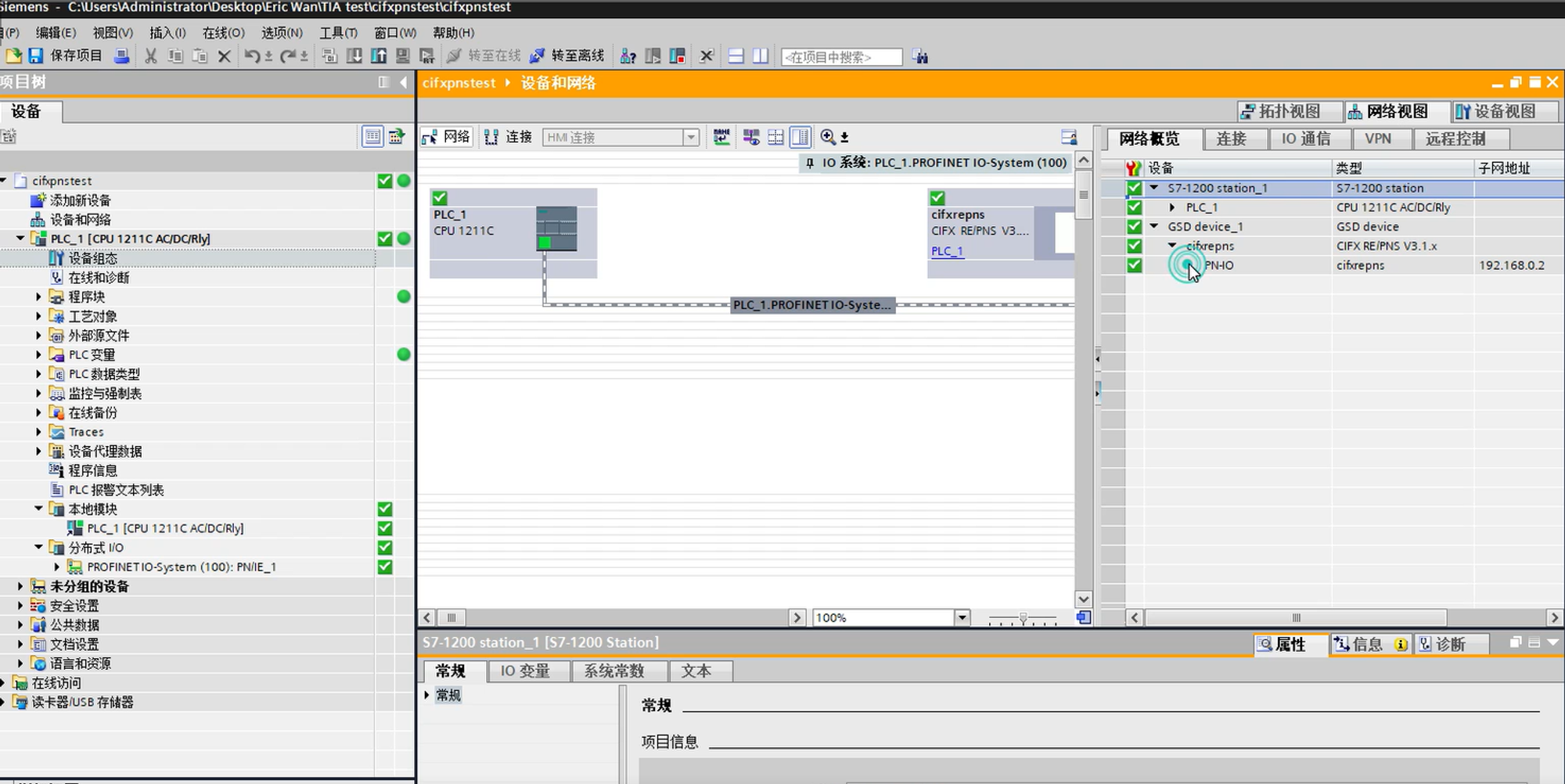

• 板卡作为从站配置完成后，西门子PLC与HK0CIFX板卡通讯需要进行必要的网络组态。物理上，需要将PLC与HK-CIFX板卡通过网线连接起来，并上电。 软件上，需要在TIA portal博图软件中进行网络组态配置。

4.  实施增强应用

• INtime系统支持

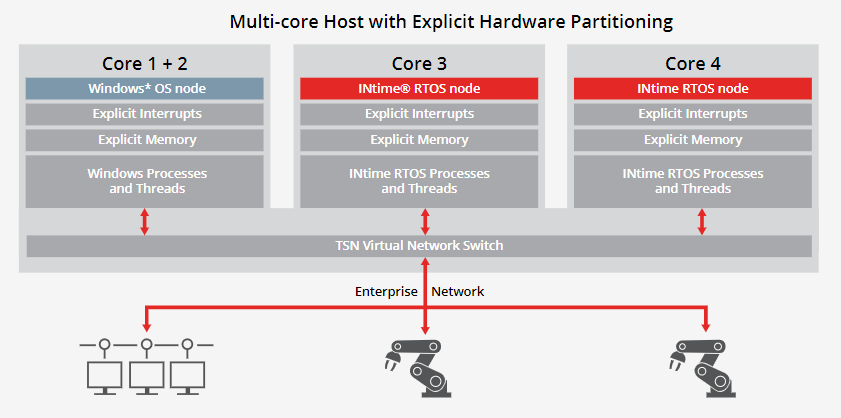

虹科HK-CIFX板卡提供对INtime操作系统的支持，确保在实时性要求极高的应用中能够稳定、高效地运行，适用于需要精确时间控制和快速响应的应用场景。INtime系统与Windows结合的优势在于，它们可以共享硬件资源，同时在同一个系统中运行。INtime系统运行在专用的实时内核上，而Windows则处理非实时任务。这种组合不仅提高了系统的实时性能，还能充分利用Windows强大的用户界面和应用生态。通过这种方式，用户可以在一个平台上享受到实时控制和丰富应用的双重好处。值得一提的是，虹科还提供完整的INtime系统方案，帮助客户更好地部署和集成实时控制应用。

• Linux系统支持

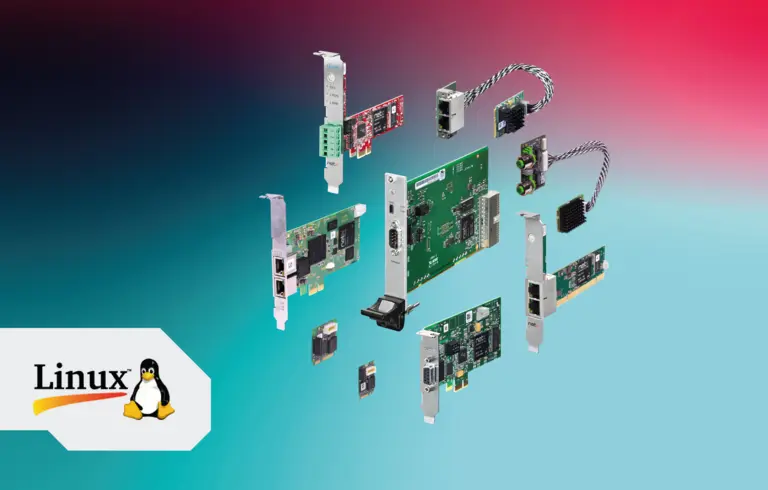

针对Linux操作系统，虹科HK-CIFX板卡同样提供了完善的驱动支持。值得一提的是，这些驱动程序已经开源，开发者可以在GitHub上自由访问和使用。这种开源驱动方式不仅提高了系统的透明度和灵活性，还允许开发者根据具体需求进行二次开发和优化，进一步增强了系统的适应性和可定制性。

5.  总结

综上所述，虹科HK-CIFX板卡在机器视觉系统中的应用带来了显著的好处。首先，HK-CIFX板卡通过支持多种工业通信协议，实现了视觉系统与PLC之间的无缝通信，大大提升了工业自动化的效率、准确性和可靠性。其次，板卡的易于集成特性，丰富的API接口和驱动程序支持，使得开发者能够快速将其集成到现有的系统中，简化了系统设计和优化过程。

此外，通过对INtime和Linux实时系统的支持，HK-CIFX板卡进一步增强了视觉系统的实时性和响应速度。这些改进不仅提高了系统的稳定性和可靠性，还能满足各种复杂的工业自动化控制需求。INtime系统与Windows的结合提供了强大的实时控制能力和丰富的应用支持，而Linux系统的开源驱动则为开发者提供了更大的灵活性和可定制性。

总的来说，虹科HK-CIFX板卡的应用使得视觉系统与PLC自动化集成控制成为可能，能够广泛应用于各种领域，从而提升整个生产系统的效率和性能，为实现高效、可靠的自动化生产提供坚实保障。
